가정집 두꺼비집 누전차단기 20A 미니 교체방법 순서

 집입구 현관 또는 신발장 내부를 보면 차단기 박스가 있고 여러 개의 누전차단기가 있습니다. 불량이 발생되거나 노후화가 진행되면 교체를 진행해 줘야 하는데 전업사에 맡기면 5만 원 이상의 비용이 발생되지만 셀프로 간단하게 진행하면 누전차단기 자재값(만원 안쪽)만 발생되어 저렴하게 작업이 가능하죠.



◼︎ 가정용 누전차단기 교체작업 준비물

• 20A 누전차단기 미니 => 대부분 가정집에 적용되는 누전차단기가 20A이고 간혹 15A 제품도 있으니 기존에 설치된 누전차단기 용량을 잘 확인하시기 바랍니다.
• 십자드라이버
• 절연장갑(권장사항)



◼︎ 20A 누전차단기 교체방법 순서

(1) 메인차단기 내리기

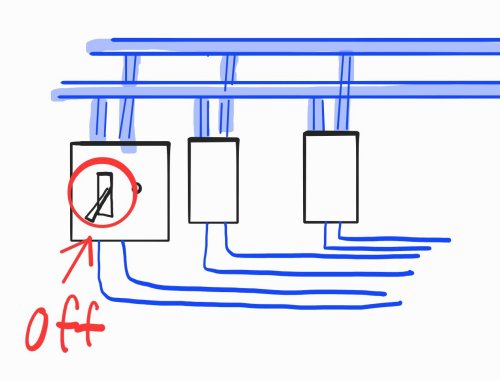

차단기 교체순서-1

 차단기 교체작업을 시작하기전에 우선 가장 앞에 있는 큰 차단기(메인차단기) 스위치를 내려줍니다. 그러면 후단의 작은 차단기 전원이 모두 꺼지기 때문에 안전하게 교체작업이 가능합니다.



 후단의 차단기 전원이 죽어있나 간단하게 알아보는 방법은 누전차단기 전면에 있는 테스트버튼(빨간색 or 노란색)을 눌러 동작을 하지는를 보면 됩니다. 버튼을 눌러도 차단기가 떨어지지 않는다면 전기가 죽어있는 것입니다.



(2) 하단 나사 2개 풀기(부하 측)

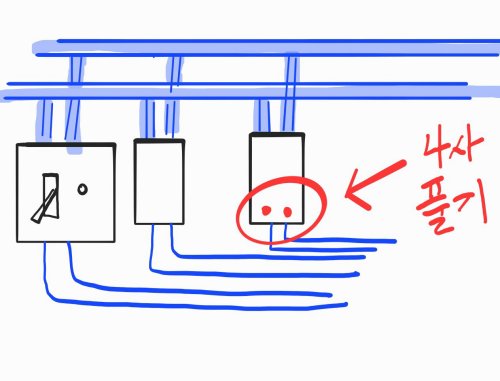

차단기 교체순서-2

 위그림과 같이 차단기 하단의 나사 2개를 먼저 풀어주고 전선을 분리해 냅니다. 어차피 전기는 죽어있기 때문에 안심하고 작업해도 됩니다. 차단기 하단에 물려있는 전선은 부하 쪽으로 나가는 부분입니다.





(3) 상단의 나사 2개 풀기(전원 입력 측)

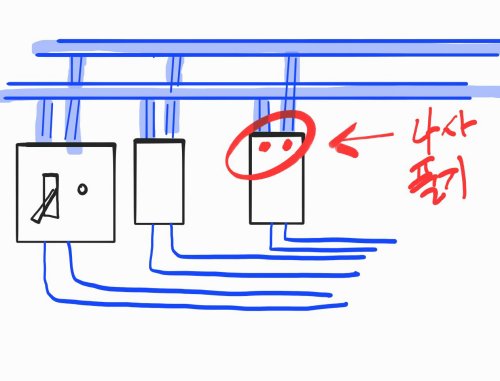

차단기 교체순서-3

 상단의 나사 2개도 풀어주는 작업을 해줍니다. 상단은 전원 입력 측으로 보통 부스바(금속막대) 형식으로 되어있습니다.



(4) 차단기 몸체 상하 나사 2개 풀어주기

차단기 교체순서-4

 20A 누전차단기 몸체 상하 2개의 나사를 풀어내고 몸체를 분리합니다. 이제 분리 작업은 끝났고 역순으로 설치를 해주면 됩니다.



- 설치방법(역순으로 진행)

1. 누전차단기를 잘 끼워서 맞추고 몸체 상하 나사 2개를 조여서 고정시켜 줌
2. 상단(전원 입력 측) 나사 2개를 조여줌(부스바에 잘 맞춰서 끼워줘야 함)
3. 차단기 하단에 전선 2가닥을 잘 끼워 넣고 나사를 조여줌
4. 작업이 다 끝나면 메인차단기를 올려줌
5. 교체한 누전차단기(20A) 테스트 버튼을 눌러 잘 떨어지는지 확인
