파워퓨즈 한류형 비한류형 차이 다른점과 정격용량 실무 선택 기준 총정리

특고압 설비를 다루는 현장에서 가장 관리실수가 많은 장치가 바로 파워퓨즈입니다. 퓨즈 하나의 선택이 변압기 손상, 모선 변형, 아크 사고까지 연결될 수 있기 때문에 실제 경험이 있는 분들은 퓨즈 구조와 선택 기준에 매우 민감하죠. 파워퓨즈의 기본 구조부터 한류형·비한류형의 원리 차이, 현장에서 자주 고민하는 선택 기준까지 전기 시설관리 실무 관점에서 정리해 보겠습니다.

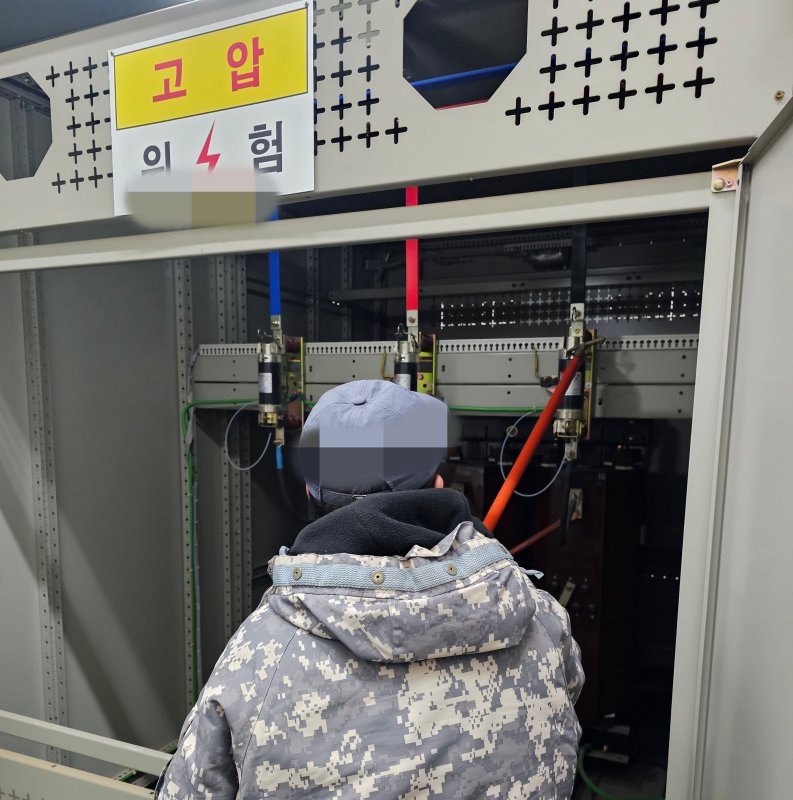

파워퓨즈

◼︎ 파워퓨즈의 역할부터 정확히 짚기



파워퓨즈는 고압·특고압 계통에서 단락전류를 신속하게 끊어주는 보호장치입니다. 차단기처럼 기계적으로 스위치를 여는 방식이 아니라, 퓨즈 내부 금속이 녹으면서 전류를 끊는 방식이기 때문에 구조가 단순하고 고장률이 낮다는 장점이 있습니다.



수배전설비에서 파워퓨즈가 중요한 이유는 다음과 같습니다.

• 변압기, 모선, 개폐기까지 이어지는 과전류를 최전방에서 차단한다.
• 사고 전류가 설비에 전달되는 시간을 최소화해 피해를 줄여 준다.
• 사고 시 작업자, 장비, 건물의 위험도를 동시에 낮출 수 있다.
• LBS(부하개폐기)와 조합했을 때 설비 보호 효과를 극대화할 수 있다.

결국 파워퓨즈는 그저 소모품이 아니라, 고압 계통 전체의 안전성을 좌우하는 핵심 보호장치라고 보시면 됩니다.



◼︎ 파워퓨즈와 COS의 구조적 차이



현장에서 자주 나오는 질문 중 하나는 “COS처럼 링크만 갈면 되는 거냐”입니다. 하지만 파워퓨즈는 일반적으로 몸통과 퓨즈 유니트가 결합된 구조로, 유니트만 단독으로 교체하는 방식이 아닙니다.



COS와 차이를 비교해 보면 다음과 같습니다.

• COS는 저전압 또는 간이 고압에서 사용하는 비교적 경량 구조이다.
• 파워퓨즈는 특고압 전용 장치로 절연 구조와 내부 충전 물질이 다르다.
• 파워퓨즈 몸통 자체가 소호 공간을 만들고, 아크를 안전하게 끊어주는 역할을 겸한다.

따라서 시설관리자가 퓨즈를 교체할 때는 정격만 맞는 유니트를 고르는 것이 아니라, 몸통과 유니트의 조합 규격을 함께 확인해야 사고를 예방할 수 있습니다.



◼︎ 한류형과 비한류형 무엇이 어떻게 다른가



파워퓨즈의 종류를 구분하는 가장 중요한 기준은 한류형(Current Limiting) 여부입니다. 구조와 동작 원리에 차이가 있기 때문에 선택과 관리에서 반드시 구분해야 합니다.



◇ 한류형 파워퓨즈의 특징

한류형 파워퓨즈 내부에는 규사(모래)가 촘촘하게 충전되어 있습니다. 과전류가 흐르면 내부 금속 엘리먼트가 녹으면서 이 규사가 열과 에너지를 흡수하여 아크를 빠르게 소호하고 전류를 차단합니다.



한류형의 주요 특징은 다음과 같습니다.

• 전류 파고를 크게 줄여 주어 설비가 견뎌야 하는 순간적인 스트레스를 감소시킨다.
• 차단 시간이 매우 짧고 전류 제한 효과가 크다.
• 차단 시 소음이 상대적으로 작고, 아크가 거의 확산되지 않는다.
• 변압기, 개폐기, 모선 보호 능력이 뛰어나다.
• 일반적으로 옥내용으로 사용된다.

새로 짓는 건물이나 데이터센터, 대형 산업 설비 등에서는 대부분 한류형 기준으로 설계하는 경우가 많습니다.





◇ 비한류형 파워퓨즈의 특징

비한류형 파워퓨즈의 내부에는 붕산 계열 물질이 발라져 있습니다. 과전류가 흐르면 이 물질이 빠르게 가스로 변하면서 아크를 끊는 방식으로 동작합니다.



비한류형의 주요 특징은 다음과 같습니다.

• 구조가 비교적 단순하고 가격이 한류형보다 저렴한 편이다.
• 차단 시 폭음과 충격이 크고, 아크 에너지가 크게 방출될 수 있다.
• 전류를 제한하지 못하기 때문에 사고 전류가 설비 쪽으로 일부 전달된다.
• 옥외 사용이 가능하며, 소음기를 부착해 사용하는 경우가 많다.
• 외부 환경에 대한 내성이 좋아 야외 분전반, 외벽, 옥상 등에서 활용된다.

한류형에 비해 구조는 단순하지만, 대형 사고에서는 소음과 충격이 크기 때문에 설치 위치와 주변 환경을 고려한 선택이 필요합니다.



몰드변압기 특징 장점 및 점검항목 정리



◼︎ 실무에서 한류형 비한류형 파워퓨즈 선택 기준

현장에서 전기 관리자들이 가장 많이 고민하는 부분은 설비에 맞는 파워퓨즈 타입 선택입니다. 대표적인 판단 기준을 정리하면 다음과 같습니다.



◇ 설치 장소

• 옥내 설비: 한류형 사용이 일반적이다.
• 옥외 설비: 비한류형에 소음기(머플러)를 부착한 조합을 사용한다.

옥내에서 비한류형을 사용할 경우 폭발음과 아크 부산물로 인해 사고 위험이 커질 수 있고, 반대로 한류형을 옥외에 사용할 경우 장기적으로 절연 열화와 고장이 발생할 수 있습니다.





◇ 변압기 용량과 단락전류

변압기 용량이 커지고 모선 단락전류가 커질수록 한류형을 선택하는 것이 설비 보호 측면에서 유리합니다.

예를 들어 다음과 같이 생각해 볼 수 있습니다.

• 750kVA 이상 변압기: 한류형 사용을 강하게 권장.
• 500 kVA 이하 변압기: 한류형과 비한류형 모두 사용 가능하나, 장기적인 보호 관점에서는 한류형이 유리하다.

실제 적용 시에는 계통 단락전류 계산값과 퓨즈 정격 차단 용량을 함께 검토해야 합니다.



◇ LBS와의 조합 여부

LBS와 파워퓨즈를 조합하는 방식은 현장에서 매우 일반적입니다. 이때 한류형을 사용하면 다음과 같은 장점이 있습니다.

• LBS 접점에 전달되는 아크 에너지를 줄여 접점 수명을 연장할 수 있다.
• 사고 시 차단과 보호 협조를 맞추기 쉽다.
• 변압기, 모선, 2차 측 설비를 보다 안정적으로 보호할 수 있다.



◼︎ 현장에서 자주 발생하는 파워퓨즈 관리 실수



실무에서 자주 반복되는 실수를 몇 가지로 정리해 보면 다음과 같습니다.

• 몸통은 그대로 두고 유니트만 교체해 차단능력과 규격이 맞지 않는 조합으로 사용하는 경우.
• 옥내용 한류형을 옥외에 설치하여 습기와 자외선 영향으로 절연 열화가 빨리 진행되는 경우.
• 대용량 설비에 비한류형을 사용했다가 사고 시 아크 폭발과 진동으로 모선이나 주변 설비에 손상이 가는 경우.
• 정격전류만 보고 퓨즈를 선택하고, I²t 특성이나 정격 차단 용량, 계통과의 보호 협조를 검토하지 않는 경우.

퓨즈는 단순 자재가 아니라 전기 사고를 막는 최전방 보호 장비라는 점을 항상 염두에 두고 선택과 교체를 진행하는 것이 중요합니다.
