수변전 설비 LBS 종류 및 점검 방법

 수변전설비중 고압 전기를 가장먼저 받고 거치게 되는 부분이 바로 LBS 입니다. LBS(Load Break Swich)는 (특)고압 부하개폐기로 일반적으로 단락 보호를 하기 위한 PF가 장착되어 있습니다.





◼︎ LBS 점검 방법

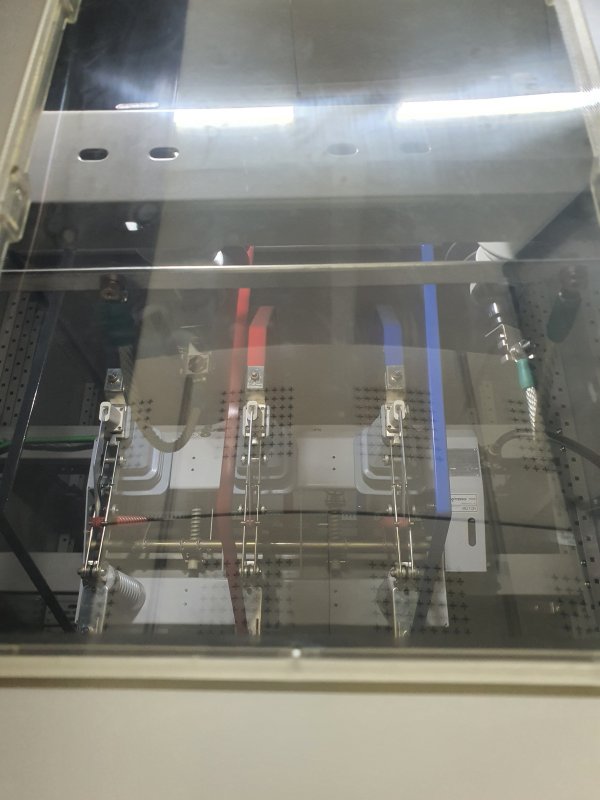

LBS

• 전기설비에 사고가 발생하였을 경우를 대비하여 다른 설비의 파급이 이루어 지지 않도록 하는 역할을 하게 됩니다.정상상태 에서는 부하전류 투입 및 차단, 통전 모두 가능하지만 자체적으로 고장 전류를 차단할수가 없어 PF가 함께 들어 갑니다.LBS에서는 PF가 용단되었을 경우 결상을 방지하는 기계적 장치가 구비되어 있습니다.



• LBS 종류
  • 기중부하개폐기: 전로의 개폐가 대기 중에서 이루어지는 개폐기를 말하고 실내용 부하개폐기는 부하전류의 개폐, 변압기의 1차 측  또는 커패시터의 개폐 등에 사용 됩니다.
  • PF 장착 기중개폐기: PF가 장착된 기중부하개폐기로써 일반 부하전류나 과부하전류는 부하개폐기로 개폐하고 단락전류는 PF로 차단하는 개폐기를 말합니다.
  • 그외 조작방식에 따라 전동박식 또는 수동방식으로 분류를 할수가 있습니다.



• LBS 선정하기
  • 공칭전압 22.9kV의 수변전설비에서는 정격전안 24kV를 선택 하여야 합니다.정격전류는 수전용량 및 부하의 변동과 중설 등을 감안하여 부하전류의 약 2배인 것을 선정하는것이 좋습니다.



• LBS 사용 수명
  • 한국산업안전보건공단의 자료에 의하면 LBS의 사용 연한은 사용되어지는 환경에 따라 조금씩 차이를 보이지만 실내 사용을 했을 경우 대략 15 ~ 20년 정도의 수명을 갖습니다.실외 사용은 10 ~15년 정도로 조금 짧아질수가 있습니다.하지만 LBS 접속부 열화가 진행이 되었을 경우는 지락, 단락 사고의 예방을 위해 즉시 교체가 이루어져야 좋습니다.
• LBS 점검 방법
  • 가장 좋은방법은 제작사로부터 정기적 정검을 받는것이며 LBS는 일반적으로 조작기구, 주회로, 제어회로에 관한 점검 및 조작시험을 통하여 정상 작동 여부를 판단하게 됩니다.더 자세한 사항은 아래 사진과 같습니다.
