VCB ACB 진공차단기 수동투입 방법 및 차지 순서 알아보기

 건물 또는 공장등의 수변전설비 정전이 발생된 경우 부득이하게 VCB ACB 고압차단기 수동투입을 해야 하는 상황이 발생될 수 있습니다. DC 110V의 전원이 차단설비에 인가되어야만 레버스위치를 통해 쉽게 투입이 되지만 다양한 상황으로 인해 차지를 하여 수동투입 하는 경우를 충분하게 숙지해야 합니다.



부스바

◼︎ VCB ACB 수동투입 해야 하는 경우

- 정류기반 배터리 방전

 정전이 장기간 된 상황에서 배터리투입 차단기가 올라가 있었다면 정류기반 방전이 되었을 가능성이 높아지고 VCB ACB 차단기 투입을 레버스위치로 하지 못하고 수동 투입을 해야 하는 상황이 발생될 수 있습니다.



- 계전기, 레버스위치 등의 고장

 조작전원은 정상적으로 들어오고 있지만 레버스위치 자체에 고장이 발생되거나 계전기 불량이 생기게 되면 수동으로 투입을 해야 합니다.



- VCB ACB 자체의 불량

 레버스위치를 돌려도 제대로 된 투입음이 발생되지 않고 차단기가 붙지 않는 현상이 발생될 수 있습니다. VCB 및 ACB 자체의 불량을 예상해 볼 수 있고 마찬가지로 수동투입을 해야 합니다.



◼︎ VCB ACB 수동투입 방법

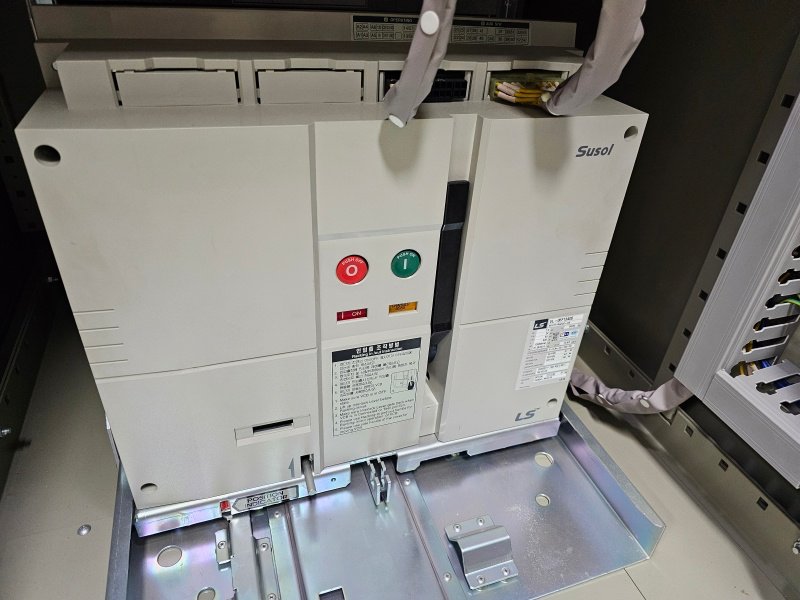

 수동으로 차단기를 투입하기 앞서 VCB 또는 ACB가 인출되어 있다면 중앙 하단의 레버를 올리고 힘껏 차단기를 밀어 부스바와 접촉을 시켜줍니다. 이후 고압차단기를 수동투입 하기 위해서는 우선적으로 차지를 해주는 과정이 필요한데 크게 두 가지 타입이 있습니다. 차단기 브랜드와는 관계없이 적용을 할 수 있기 때문에 참고하시기 바랍니다.



<로터리 회전 차지 타입>

VCB

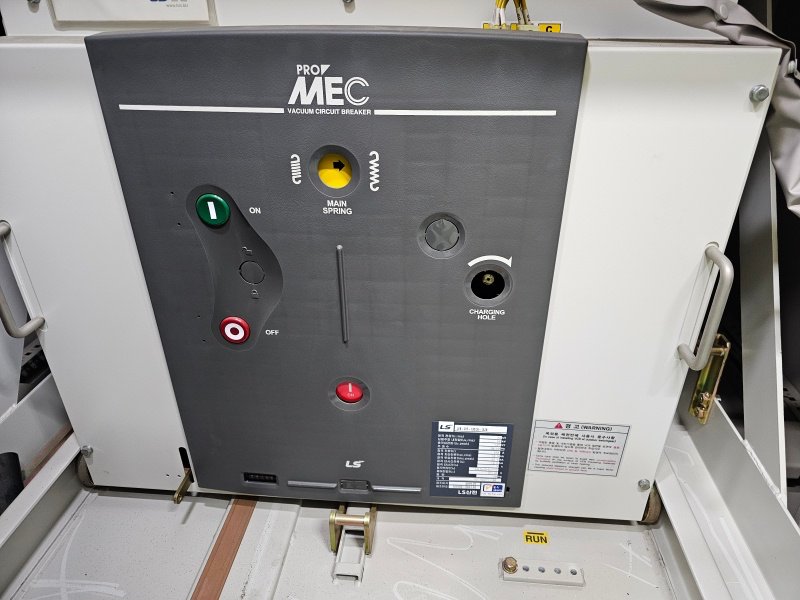

• 전면 중앙에 있는 창에 영어로 'CHARGE'라고 쓰여있거나 스프링이 늘어나있는 그림 쪽으로 화살표가 가있다면 곧바로 투입 버튼(녹색)을 눌러 복구가 가능하지만 'DISCHARGE' 또는 스프링이 줄어들어있는 그림에 화살표가 가있다면 차지를 시행해야 합니다.
• 차단기 주변에 있는 '로터리 차지 막대'를 찾아 'CHARHING HOLE'에 잘 끼워줍니다.
• 시계방향으로 차지 막대를 돌려주면 되는데 화살표가 완전하게 늘어난 스프링 쪽으로 향하도로 충분하게 돌려줍니다. 제품마다 다르지만 20회 내외 정도면 충분하게 차징이 될 것입니다.
• 완전하게 화살표가 돌아가고 '뚝' 하는 소리가 들렸다면 수동투입을 할 준비가 된 것입니다.
• 전면에 있는 '파란색 버튼'을 눌러주면 되는데 일자그림 표기 또는 'CLOSE'라고 영어로 쓰여있기도 합니다.
• '텅' 소리가 나면서 차단기가 붙는 소리가 납니다.





<상하레버 차지 타입>

고압차단기

• 전면 중앙 부분에 있는 창을 확인하여 'DISCHARGE'로 표기되어 있다면 차지를 시켜줘야 합니다.(혹은 줄어들어있는 스프링 그림)
• 차단기 전면 중앙에 위치한 레버를 반복적으로 상하 조작을 하여 차징을 시켜 줍니다. 대략 10회 ~ 15회 정도면 차단기 전면의 창이 'CHARGE'로 변경이 될 것입니다.
• 차단기 전면에 있는 '녹색버튼'을 눌러 수동투입을 합니다.
• '텅' 소리와 함께 전원이 투입되는 것을 볼 수 있습니다.
