메가 테스터기 사용방법 절연저항 측정방법 및 주의사항

 간혹 전등, 전열 누전차단기가 트립되고 복구가 되지 않는 경우가 발생되곤 합니다. 전선 라인 어느 곳에 찍힘, 피복 까임이 발생되거나 콘센트 자체의 불량 또는 전기제품의 불량을 예상해 볼 수 있는데 메가 테스트기 절연저항을 측정하여 정확하게 원인을 알아볼 수 있습니다. 메가 테스트기 사용방법과 몇 가지 주의사항에 대해 알아보겠습니다.



◼︎ 메가 테스터기 란?

 선로 또는 기기 쪽에 절연파괴 문제가 발생되지 않았는지를 테스트하는 장비로써 측정치를 보고 간단하게 상태를 파악할 수 있습니다. 전선라인에 500V의 전압을 흘려보내 되돌아 나오는 양의 검출하여 테스트하는 방식으로 다음과 같은 수치로 예시를 들어보겠습니다.



<220V ~ 380V 사용전압 기준>

• 무한대 가 나올때 => 측정 바늘이 오른쪽 끝(무한대) 쪽에 위치하고 있다면 선로의 상태가 최상임을 의미합니다.
• 0.1 MΩ ~ 0.5 MΩ => 전기기구 또는 전등을 사용할수는 있지만 그리 컨디션이 좋은 상태는 아니기 때문에 전기제품에 조금이라도 절연 이상이 발생되면 누전차단기가 트립될 여지가 있습니다.
• 0 MΩ => 선로에 누전이 발생되는 경우로 누전차단기를 올려도 바로 떨어지는 상태입니다.선로자체의 불량, 콘센트, 전기제품 불량 등을 의심해 볼 수 있습니다.



◼︎ 메가 테스터기 측정 사용방법



1) 메가 테스터기 준비

메가테스트-1

 500V의 전압을 흘려보낼 수 있는 모델의 메가기를 준비합니다. 아날로그(바늘) 방식 또는 디지털방식 모두 사용방법은 같으며 사용 전 메가 테스트기 배터리가 들어가 있는지 체크를 해줍니다.



2) 테스터기 바늘 접속상태 확인

메가테스트-2

 메가 테스터기의 바늘이 본체와 연결이 잘되어 있는지 점검을 합니다. 간혹 접촉상태가 불량하여 절연저항이 잘 나오는 것으로 오인이 될 수 있습니다.

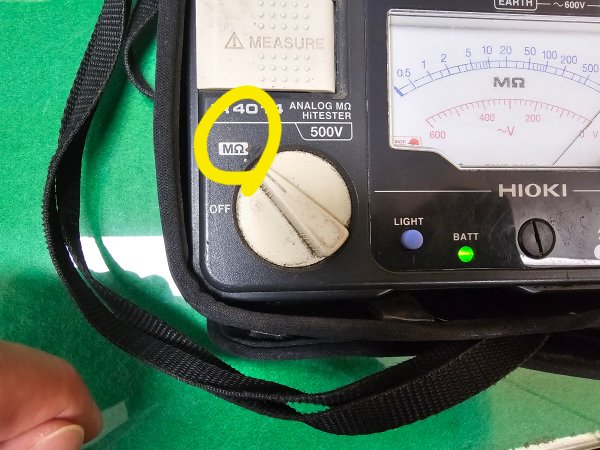

3) MΩ 위치로 두기

메가테스트-3

 메가기 전면에 있는 다이얼을 MΩ 위치로 둡니다.BATT에 녹색불이 들어오면 배터리전압이 정상이고 빨간색 표시가 되면 배터리 전압이 약하니 교체를 요함을 의미합니다.

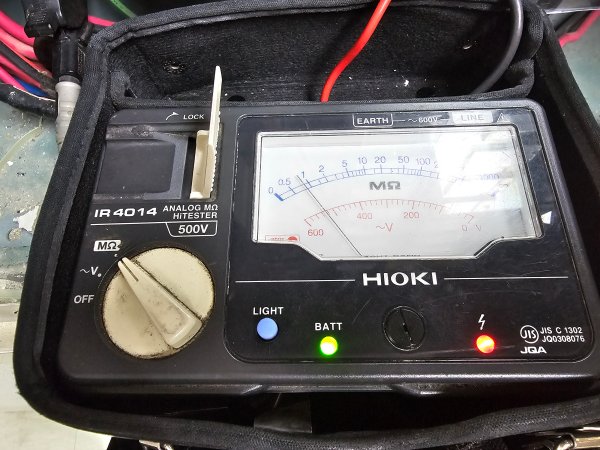

4) 레버 젖히기

메가테스트-4

 메가 테스터기의 레버를(노란색원) 옆으로 젖혀주면 500V의 전압을 흘려보낼 준비가 끝나게 됩니다. 빨간색 램프가 들어옴으로 바로 확인을 할 수 있습니다.

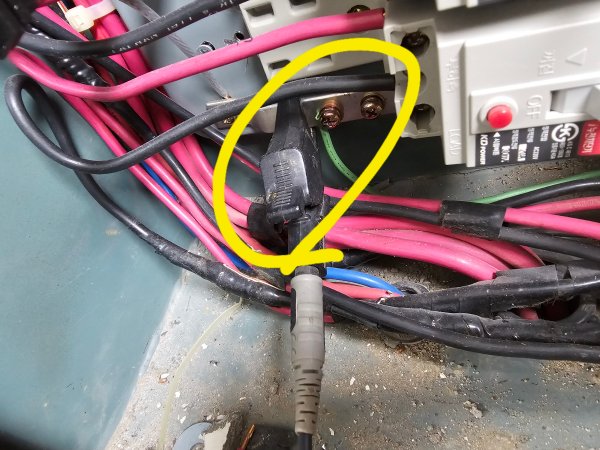

5) 접지에 집게 물려주기

메가테스트-5

 집게모양으로 되어있는 검은색 선은 분전반의 접지바에 물려줍니다.별도의 접지바가 없다면 금속 외함에 물려줘도 무방합니다.





6) 부하선 측정하기

메가테스트-6

 집게모양의 선을 접지에 물렸다면 나머지 빨간색선 바늘을 이용해 부하측 라인을 측정합니다. 참고로 측정을 할 때는 누전차단기의 스위치를 내리고 해야 합니다.(전원이 살아있으면 절연이 0 MΩ이 나옴)



7) 메가 수치 확인하기

메가테스트-7

 부하측선을 찍어보면 바늘을 통해 측정치를 볼수 있습니다. 사진과 같이 0.8 MΩ 정도의 수치가 나오면 절연저항이 정상이고 누전차단기가 떨어지지 않습니다. 만약 0 MΩ 수치가 나온다면 선로 또는 부하쪽에 문제가 생긴 것이기 때문에 현장 확인이 필요합니다.



◼︎ 메가 테스터기 측정 시 주의사항

222

• 500V의 전압을 흘려보내기 때문에 너무 오랫동안 바늘을 대고 측정하면 라인에 물려있는 전자제품, 실험기기에 파손이 발생될 수 있습니다.
• 메가 테스터기 본체에 들어가는 배터리 전압이 약한 경우에 정확한 수치 측정이 어려울 수 있습니다.
• 절연저항을 측정할때는 선로에 전압이 들어가고 있지 않게 해야 합니다.(차단기 OFF)
• 1000V 이상의 선로에는 그에맞는 고압용 메가 테스터기를 이용하는 것이 좋습니다.
