테스터기 후크메다 사용방법(전압 전류 도통 저항)

by 콜드스카이 2023. 3. 29.
반응형

 차단기의 전원 및 전류상태 등을 측정하기 위해 사용되는 장비인 테스터기(후크메다)는 시설관리 업무를 보다 보면 가장 많이 사용하게 됩니다. 전기계통 보직을 갖고 있다면 누구나 기본적으로 사용법을 숙지하고 있겠지만 처음 전기일을 입문하는 분들 또는 가정집에서 전원, 전류, 도통 시험이 필요한 분들이 있습니다.



◼︎ 각부위 명칭 설명

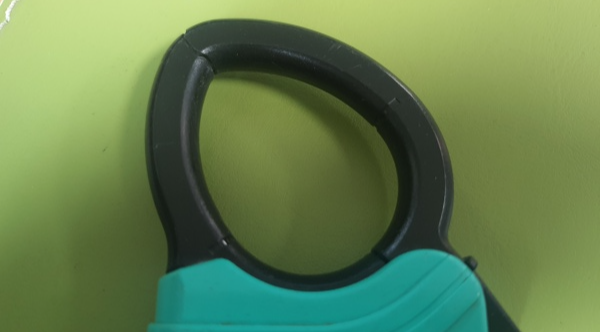

<후크메다 상부>

 빨래집게처럼 입을 열어 물리는 형태로 되어있는 테스터기 후크메다(상부) 부분은 현재 사용 중인 전류량을 측정하는 부분입니다. 사용법은 전선 가닥 중 한 군데를 집게 부분에 통과하도록 하여 전류 측정을 하게 됩니다. 보통은 차단기에서 부하 측으로 나가는 전류치를 측정할 때 많이 사용합니다. 만약 20A 차단기에 물려있는 부하 측 전선을 하나씩 후크메더로 측정하였는데 20A부근이나 그 이상이 나오게 되면 과전류 트립이 생길 수가 있는 것입니다.







<DC 전압측정>

테스터기-직류-심벌
직류

 교류 전압이 아닌 DC전압을 측정할 때 사용하는 기능입니다.주로 소방회로 전압, 정류기반 배터리전압, 비상발전기 배터리전압 등을 측정하거나 일부 직류전압을 사용하는 전원점을 측정할때 사용합니다.



<AC 전압측정>

테스터기-교류-심벌
교류

 일반적으로 가장 많이 사용하는 교류전압측정 기능입니다. 220, 380, 440 등 다양한 저압선로 전압을 측정할 수가 있으며, 보통 600V이하의 전압 측정 범위를 가지고 있습니다.



<저항/도통측정>

테스터기-저항-심벌
저항

 Ω표시 위치에 놓고 선로의 저항을 측정해 볼 수가 있습니다. 모터의 코일, 회로저항 등을 점검할 때 저항의 수치를 보게 됩니다. 저항이 많이 걸린다는 것은 그만큼 선로, 코일, 부품 중 파손에 의해 끊어짐 현상이 발생될 가능성이 있다는 의미이며, 반대로 저항 수치가 낮게 걸린다는 것인 계통의 연결이 되어 있다는 것을 알 수있습니다.도통(소리)측정은 귀를 통해 선로, 휴즈 등의 연결상태를 파악할수 있습니다.두개의 측정 바늘을 선로 양끝에 대고 소리가 난다면 끊어짐없이 잘 연결이 되어있는것을 알수 있을 것입니다.







<HOLD 기능>

테스터기-홀드버튼
홀드

 작업공간등의 협소함으로 테스터기 디스플레이창 확인이 어려운 경우 전류, 전압 등을 측정 중 홀드버튼을 누르게 되면 그 상황의 수치를 화면에 고정시킬 수가 있어 편리하게 확인을 할 수가 있습니다. 어두운 환경, 천정작업 등을 할 때 주로 많이 활용이 됩니다.



◼︎ 후크메다 테스터기 사용법

<전압측정 시>

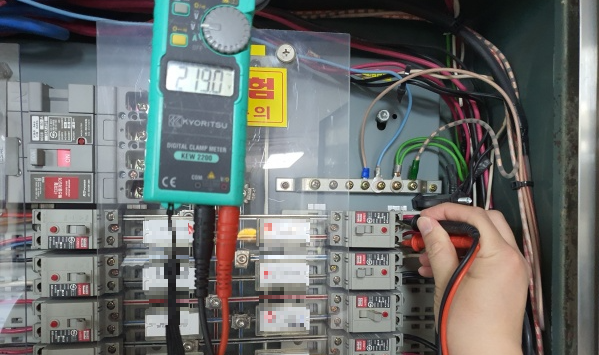

전압-테스트중인-모습
전압테스테

  • 테스터기 하단의 COM, V 라고 쓰여있는 부위에 측정바늘 두 개를 꼽습니다.(검은색, 빨간색 색깔에 맞춰)
  • 교류측정 시 V(물결), 직류측정 시 V(직선) 위치를 놓습니다.
  • 측정하고자 하는 전원점에 두 곳에 바늘을 대고 수치를 봅니다.





<전류측정 시>

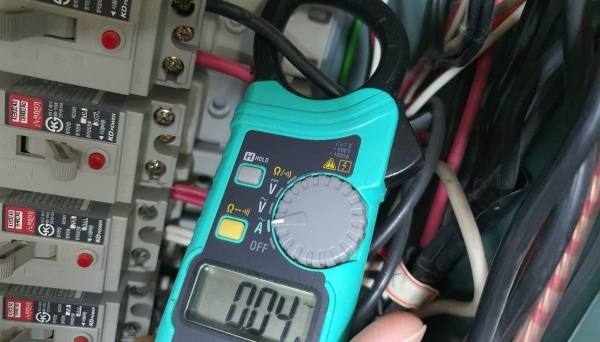

전류측정중인-모습
전류측정

  • 테스터기 다이얼 위치를 A(물결)에 둡니다.
  • 테스터기 상부의 후크를 전류를 측정하고자 하는 전선에 물립니다.(훅에 전선이 통과되게)
  • 전류량을 측정합니다.

<저항/도통 시험 시>

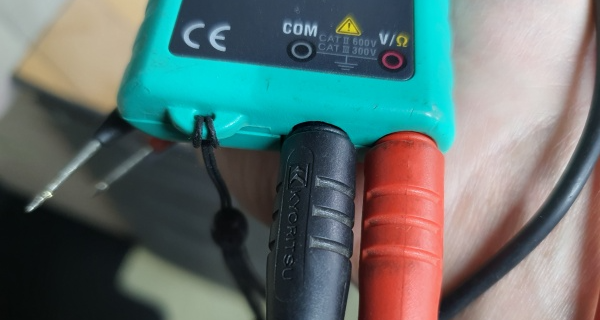

테스터기-하단
테스터기

  • 테스터기 다이얼 위치를 저항/소리에 둡니다.
  • 측정을 원하는 부위의 전선 양끝, 부품의 양끝 등에 측정 바늘을 대고 저항 및 도통 시험을 합니다.
  • 연결이 잘되어 있다면 소리가 나며, 저항수치가 높지 않게 올라갈 것입니다.
