접지저항 측정 주기 기준 및 FUKE 1630-2 FC 기기 정보

 법적으로 전기안전관리자가 주기적으로 서류를 준비해 두어야 하는 항목이 있습니다. 절연저항, 전기실점검기록부, 발전기가동일지 등인데 그중에서 관리가 잘 안 되는 부분이 아마 접지저항측정기록부 가 아닐까 싶습니다. 별도의 접지저항 측정기가 필요하며 장비자체가 고가이기 때문일 것입니다.

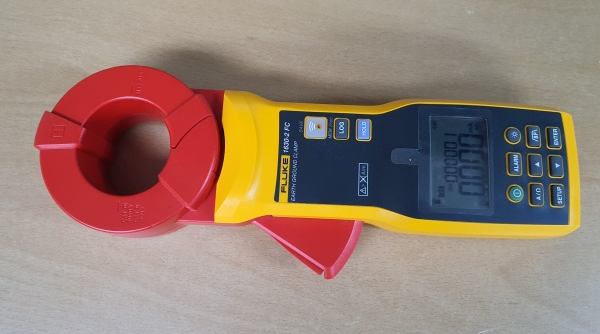

접지저항기



◼︎ 접지저항 측정 주기

 접지저항측정기록부 같은 경우 '반기 1회' 측정을 하여 3년간 보관을 해야 합니다. 반기 1회이기 때문에 1월에 측정을 했다면 6월에 측정을 하면 되고 유연성 있게 3월에 측정하면 9월에 또 기록을 남기면 됩니다. 측정하는 범위는 현장마다 달라질 수가 있는데 보통은 전기실 벽부에 있는 접지함 기준으로 측정을 하게 됩니다.





 전기실 내부의 접지함을 열어보면 여러 가닥수의 접지선이 보이는데 표기된 명칭을 일지에 기록하고 접지저항을 측정합니다. 보통 단자대 아래에 있는 부분이 LA, TR, 외함등 장비에서 나온 것이라고 보면 되고 단자대 윗부분의 접지선은 건물접지, 대지접지등에서 나온 선이라고 보면 좋을 것 같습니다.

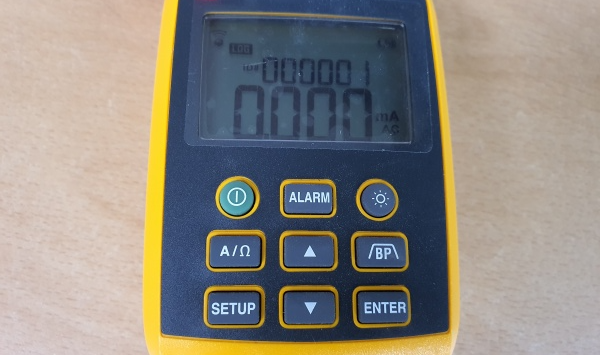

접지저항기-버튼

◼︎ 접지저항측정기

 여러 가지 측정기가 있지만 보통 현장에서 많이 사용하는 제품은 FLUKE 1630-2 FC 모델입니다. 훅 타입으로 비교적 간편하게 접지선에 걸어 저항치를 측정할 수가 있습니다. 전원 버튼을 켜고 Ω 위치에 두기만 하면 세팅이 끝나기 때문에 간편성 부분에서 장점이 많은 제품입니다.





 단, 접지저항기를 선택할 때 사이즈가 어떤지 고려를 해야 하는 측면이 있습니다. 접지함 내부에 빼곡하게 있는 접지선의 간격이 너무 돕다보면 접지저항측정기 후크가 들어가지 않을 수가 있기 때문입니다. 접지선의 간격이 좁아 측정이 어려울 경우는 주변의 접지선을 풀러 점검하려는 접지선을 측정하는 방법이 있습니다. 손이 잘 닿지 않아 화면창을 보기 어려운 상황에서는 접지선에 측정기를 걸고 'HOLD' 버튼을 눌러 편리하게 확인할 수가 있습니다.

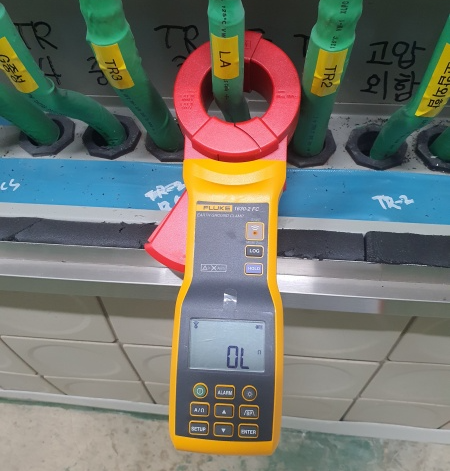

접지저항-측정

◼︎ 접지저항 측정기준

• 제1종 접지: 접지선의 굵기가 6sq 이상, 10Ω 이하
• 제3종 접지: 접지선의 굵기가 2.5sq 이상, 100Ω 이하
• 특 3종 접지: 접지선의 굵기가 2.5sq 이상, 10Ω 이하
• 제2종 접지: 150V/1선지락전류(IG)Ω

  • 2초 이내 동작하는 차단기설치 경우 150V=>300V
  • 1초 이내 동작하는 차단기설치 경우 150V=>600V



 접지저항을 측정하는 범위는 현장마다 달라질 수가 있습니다. 현장의 범위가 큰 경우 전기실 내부의 접지함으로 정할 수가 있고 현장의 크기가 작거나 실험장비 또는 전자장비가 많이 설치된 현장의 경우 각실험실마다의 외함접지, 장비접지, 피뢰설비 등을 측정할 수 있습니다. 불시에 있을 검사기록 조사를 대비하여 주기적으로 측정기록부를 준비하는 것이 중요합니다.
